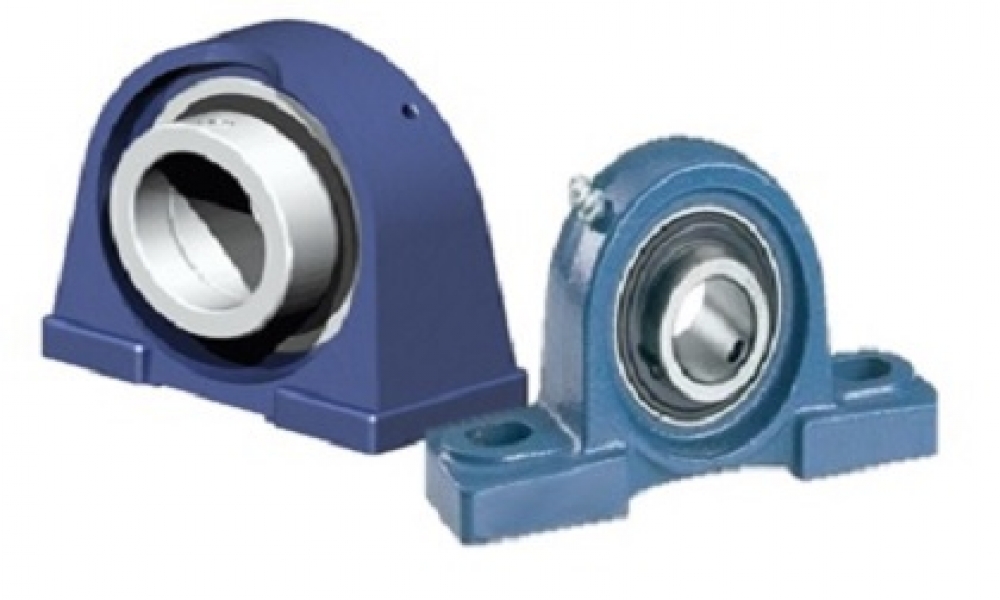

Apoio P e PA

O mancal do tipo apoio também conhecido como mancal tipo pedestal, é o mais comumente usado dos alojamentos de ferro fundido cinzento. O mancal do tipo apoio é fabricado em chapas, é projetado para fornecer suporte ao eixo onde a superfície de montagem é paralela ao sentido do eixo. Os furos do mancal do tipo apoio do parafuso geralmente são ranhurados para ajuste durante a montagem.O mancal de apoio é recomendado para aplicações industriais onde as cargas normais são encontradas, garantem ao usuário as vantagens de um alojamento único e compacto que pode ser montado em qualquer posição. O mancal de apoio pode ser equipado com rolamentos com fixação por parafusos ou rolamentos com fixação por colar excêntrico.

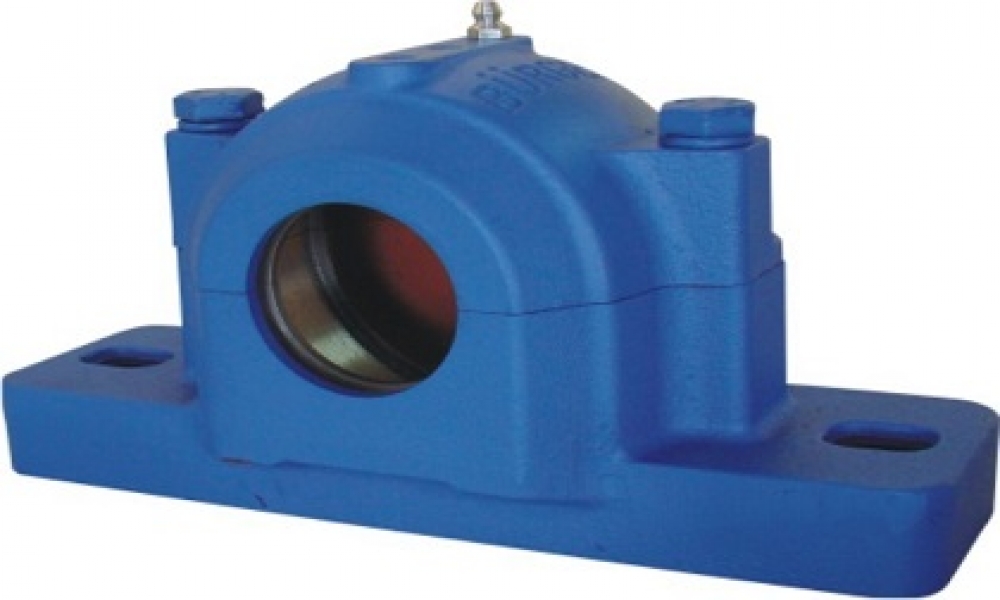

Caixa SN

Mancal versátil, desenvolvido para trabalho com rolamento autocompensador de esfera séries 1200 e 2200 ou autocompensador de rolo séries 22200 e 23200, onde o bloqueio do mesmo é feito através de anéis de bloqueio FRB. Possuem passagem de padrão nas laterais sendo possível a troca do tipo de vedação sem a substituição da caixa. A lubrificação pode ser à graxa ou a óleo sendo que deverá ser acrescido o sufixo RB.

MANCAL COM VEDAÇÃO DE FELTRO.

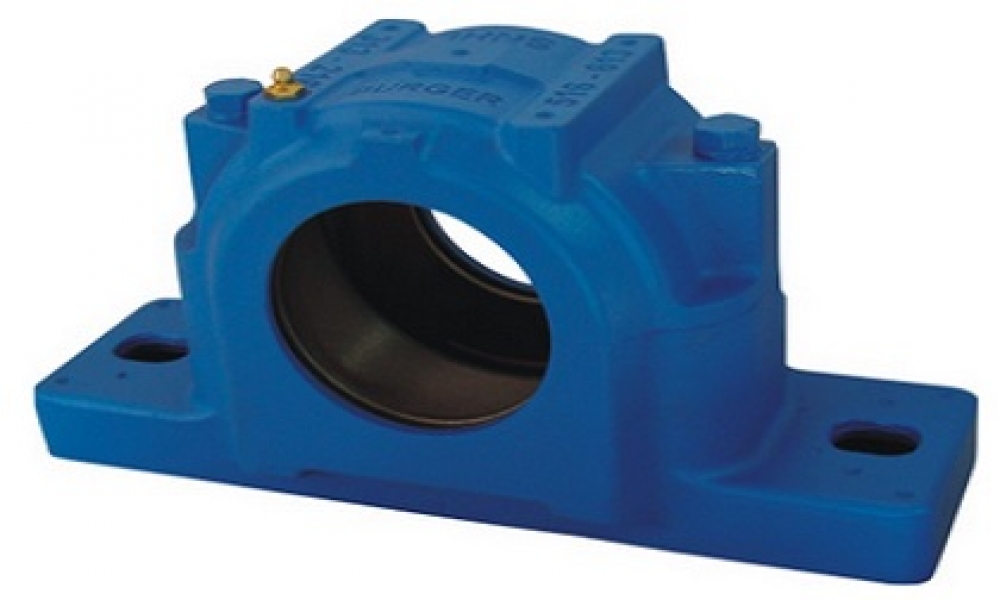

Caixa SNH

Mancal versátil, desenvolvido para trabalho com rolamento autocompensador de esfera séries 1200 e 2200 ou autocompensador de rolo séries 22200 e 23200, onde o bloqueio do mesmo é feito através de anéis de bloqueio FRB. Possuem passagem de padrão nas laterais sendo possível a troca do tipo de vedação sem a substituição da caixa. A lubrificação pode ser à graxa ou a óleo sendo que deverá ser acrescido o sufixo RB.

MANCAL COM VEDAÇÃO DE BORRACHA - TS - TG - TA - TC.

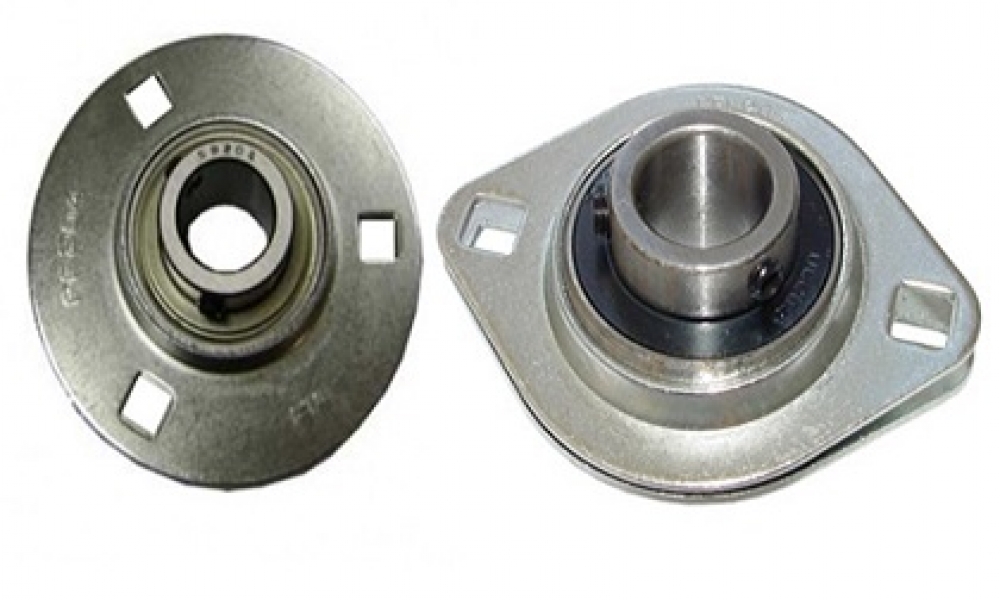

Chapa PF e PFL

O mancal tipo chapa de aço estampada galvanizada de grossa espessura é composto por duas metades, entre as quais se monta o rolamento. A tolerância deste alojamento garante a fixação do anel externo somente quando são fixadas as duas metades por meio de parafusos.

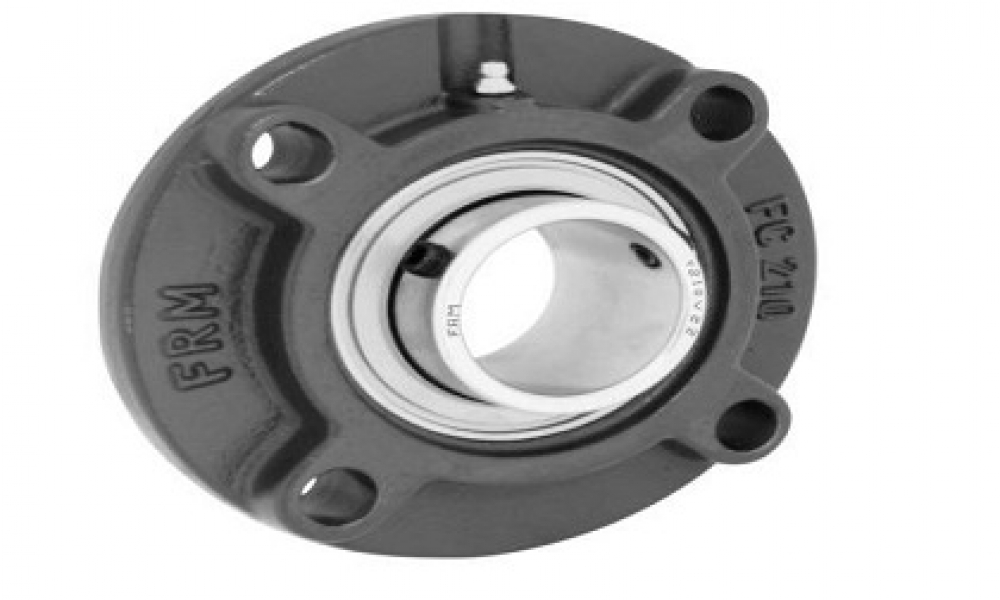

Flange em Cartucho FC

O mancal tipo flange em cartucho é composto pelo rolamento e pelo pedestral redondo para rolamentos, sendo fornecido com quatro saliências na sua superfície de montagem. Este saliência podem ser colocada em furos redondos na estrutura de forma a assegurar uma elevada precisão de instalação e preciso posicionamento. O mancal tipo flange em cartucho são utilizados principalmente em máquinas de colheita de milho e trigo.

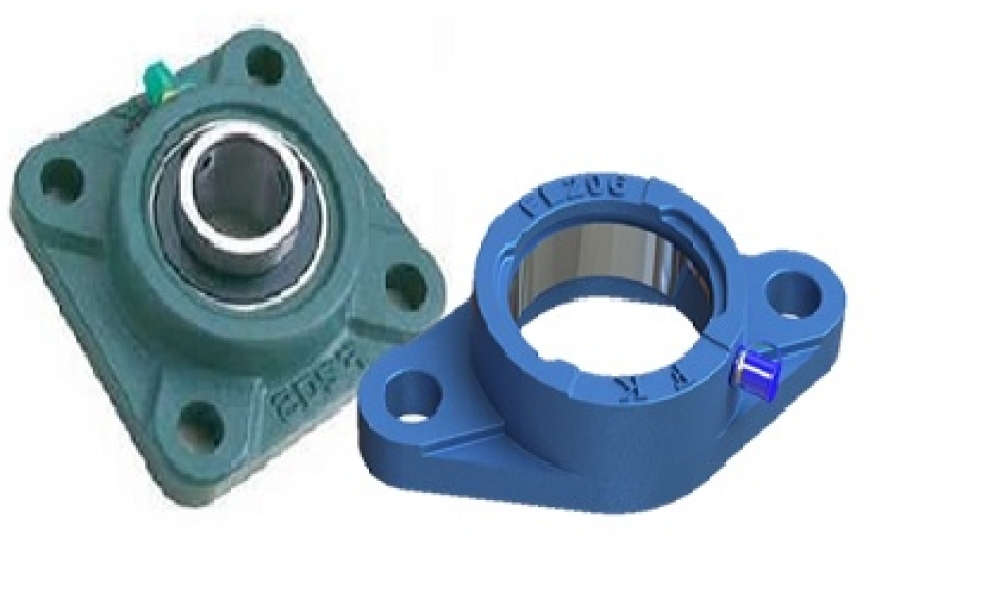

Flange F e FL

O mancal tipo flange é usado onde o eixo atravessa a estrutura da máquina em um ângulo reto, facilitando a montagem e fixação na face da máquina. Uma montagem de quatro parafusos é a mais comum, entretanto, onde a área de montagem for restrita, as versões de três ou dois parafusos estão disponíveis. O mancal tipo flange é pré-lubrificado e pronto para instalação imediata, um encaixe de graxa fornece a relubrificação caso seja exigida, o mancal de flange pode ser equipado com rolamentos com fixação por parafusos ou rolamentos com fixação por colar excêntrico.

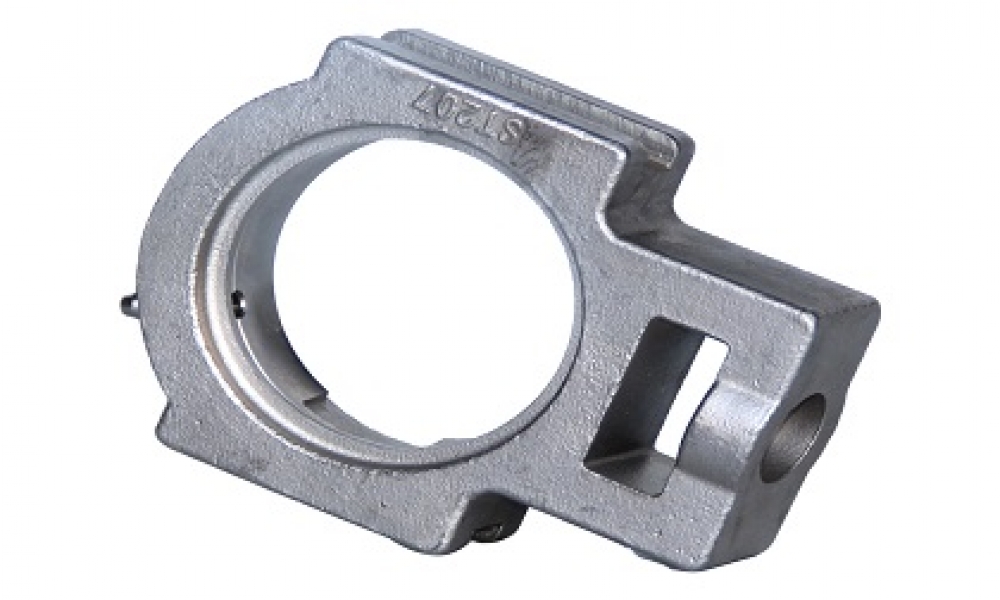

Tensor T

O mancal tipo tensor também é conhecido como mancal do tipo esticador, é provido com canais de guias que permitem ajustes na regulagem das unidades do rolamento de esferas no eixo no momento da instalação ou durante a operação e que são usadas onde os dispositivos de aperto da correia do eixo são exigidos, como em aplicações de transporte. Todos os tipos dos mancais tipo tensor podem ser equipados com rolamentos com fixação por parafusos ou rolamentos com fixação por colar excêntrico proporcionando um alinhamento automático com anéis de trava excêntricos. O mancal tipo tensor é pré-lubrificado na fábrica e é fornecido um bico graxeiro para relubrificação caso seja necessário.
